5M05
  • 5M05

AC-DC电源模块|5W系列

浏览次数 : 40607

样机申请 资料下载 技术支持 在线购买

精准平码二中二

微信扫码咨询

精准平码二中二

微信扫码前往商城

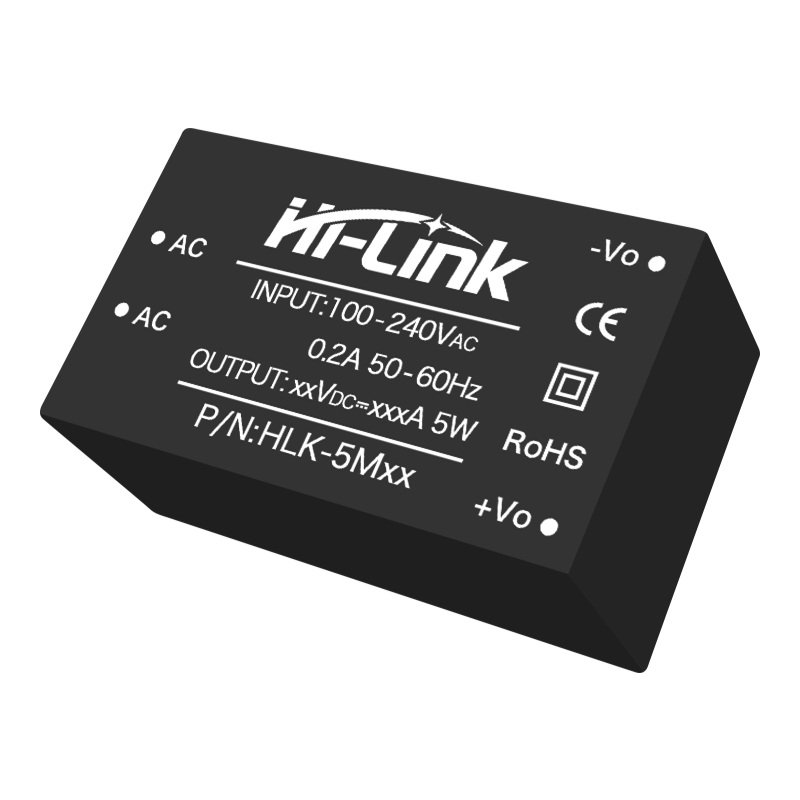

AC/DC-5W电源模块


1.产品特征

·全球通用输入电压90~265VAC

·输入输出隔离耐压3000VAC

·低功耗,绿色环保,空载损耗<0.1W

·高效率,功率密度大

·高可靠性、长寿命设计,连续工作时间>10万小时

·良好的输出短路和过流保护并可自恢复

·国际标准引脚,PCB板直插安装

·符合UL/CE/EMC及安规测试要求

·可应用于医疗、工控、电力、仪器仪表、通信、铁路等 领域


2.电器特征


2.1输入特性(常温测试)

·额定输入电压100-240VAC

·输入电压范围85-264VAC/70-350VDC

·最大输入电流≤0.2A

·输入浪涌电流≤10A(典型)

·输入缓启动≤50mS

·长期可靠性MTBF≥100,000 H

·外接保险丝推荐1A/250Vac或者10Ω的线绕电阻


2.2输入特性

·输出负载负载百分比100%MAX

·电压调整率±0.2 %(Tpy)

·负载调整率±0.5 %(Tpy)

·输出过流保护110%-150%(最大负载)

·输出短路保护可持续,自恢复(不损坏主机)

·纹波&噪声≤100mVp-p

*备注:纹波噪声测试:额定输入电压,输出满载。用20MHz带宽示波器,负载端并10uF和0.1uF电容进行测试。


(更多资料详见产品规格书)

规格参数:

功率:5W

输入电压:85~265Vac/120-350Vdc

输出电压:3.3V/5V/9V/12V/15V/24V

隔离电压:3000Vac

输出方式:单路/稳压输出

外观尺寸:39×23.5×18mm
